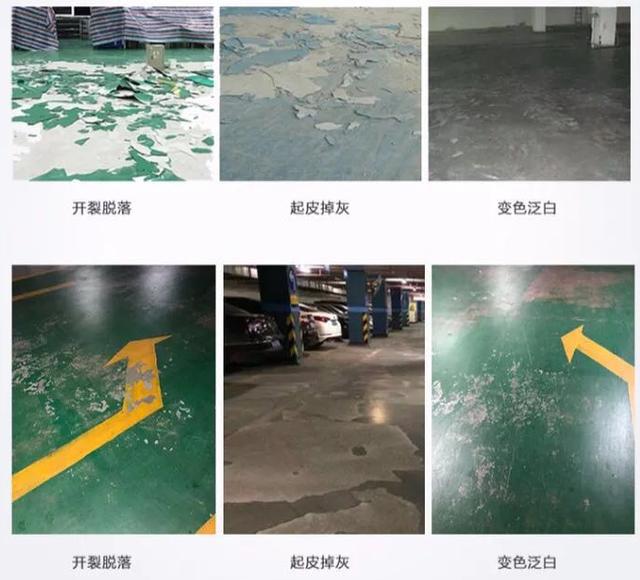

施工質(zhì)量問(wèn)題總是令人憂心、懊悔又費(fèi)神，有時(shí)候在環(huán)氧樹(shù)脂地坪漆鋪設(shè)一段時(shí)間之后，會(huì)發(fā)現(xiàn)地坪出現(xiàn)了起泡的問(wèn)題，這是非常令人煩心的事情。引起地坪起泡的主要原因是由于基層未完全封閉或在面層施工前未消除及放氣遺漏。一旦發(fā)現(xiàn)需要我們及時(shí)的進(jìn)行處理才好，那么，我們應(yīng)該如何防止環(huán)氧樹(shù)脂地坪漆起泡呢？

環(huán)氧樹(shù)脂地坪漆地面起水泡多發(fā)生在一樓或地下室，有時(shí)二樓以上也時(shí)有發(fā)生，環(huán)氧地面起水泡一般在施工后不久就會(huì)出現(xiàn)，有的上午涂刷的環(huán)氧地面下午就有水泡。水泡由小到大，不斷發(fā)展，發(fā)展到一定程度后停止。氣溫越高，水泡就越容易發(fā)生，發(fā)展的速度也越快。水泡形狀各異，其大小不一。

在密閉的容器內(nèi)，含有飽和水蒸汽的壓力，它隨著溫度的升高而上升。當(dāng)溫度為20℃時(shí)，鼓包內(nèi)的壓力為0.01MPa；而當(dāng)溫度為70~80℃之間時(shí)直線上升到0.1MPa；很多地區(qū)在炎熱的夏季，地面的極端輻射熱可達(dá)70℃左右，在這樣的高溫下，環(huán)氧膠結(jié)料已經(jīng)軟化，粘力大大降低，如同向輪胎內(nèi)漸漸鼓氣一樣，使環(huán)氧層中鼓起了大包，膠結(jié)料被拉成蜂窩狀；其中沒(méi)有起水泡的部分環(huán)氧層和地面部分粘接不牢固，仔細(xì)觀測(cè)接觸部分，也會(huì)發(fā)現(xiàn)有無(wú)法固化的部分，原因是環(huán)氧有潮氣不能固化；那么水分從何處來(lái)的呢？主要有以下幾個(gè)水的來(lái)源：

1. 基層、如水泥砂漿找平層，最大含水率達(dá)12%左右，基層的最大含水量大于找平層。

2. 環(huán)氧中的其它配料內(nèi)的脫水不盡。

3. 環(huán)氧和基層施工時(shí)結(jié)合不好留下空隙和環(huán)氧本身的化學(xué)活性，沒(méi)有完全固化或者是遇到潮濕氣沒(méi)有完全固化的殘留物或氣體。

4. 基層的地下滲透的潮濕氣體。

從以上四個(gè)方面來(lái)分析，基層的潮濕是主要的，絕對(duì)干燥的基層是沒(méi)有的。含水率的大小也不能決定地面是否會(huì)產(chǎn)生水泡，基層的部份水氣和環(huán)氧殘留物被包裹在環(huán)氧與基層內(nèi)，形成大小不一的氣泡，由于環(huán)氧層本身不透水氣，水氣不能排出，留下起泡的根苗。所以泡都產(chǎn)生在平面上，多在基層與環(huán)氧層之間，基層中的水分是很難避免的，這就是造成環(huán)氧層起泡的重要因素。

環(huán)氧地坪漆起泡的處理方法

1、基層上面做好防水層

防止水汽向上滲透，控制好基層或是防水層，含水率要低，基層或防水層抗壓強(qiáng)度大于20Mpa，進(jìn)行環(huán)氧施工。

2、加強(qiáng)基層面的檢查和處理

在做面層前的每道涂層鏝刮后，檢查一遍，表面是否有氣泡，有的區(qū)域是竹掃把平刷一道，給氣泡放氣，一定要仔細(xì)檢查，不能有任何遺漏，確定無(wú)誤待涂膜固化后再進(jìn)行下一道工序。

3、提高環(huán)氧地坪層和基層防水層的粘結(jié)力

通過(guò)提高環(huán)氧地坪層和基層防水層的粘結(jié)力，來(lái)克服初起水泡，避免地坪水泡發(fā)生。

4、地坪施工中防止起泡

底層應(yīng)該選擇質(zhì)量好的材料，讓一部分滲透到基層或是防水層中，形成了一個(gè)整體。還可以提高粘結(jié)能力，防止殘留的物質(zhì)。

5、地坪施工后預(yù)防起泡

環(huán)氧地坪施工完了之后不要讓陽(yáng)光直接照曬，可以檢查環(huán)氧層表面和里面的溫差。

6、基層或是防水層上面清理干凈

除了清理干凈之外在施工完畢之后的環(huán)氧地坪層或是基層之間不要有空隙。
